产品详细

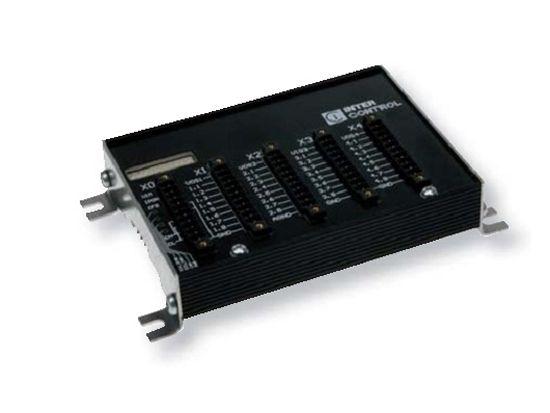

产品名称： TR-ICN-D
发布日期： 2015-11-26
点击数： 3631
二维码：
简述： 模块化的ICN-D 节点系列以高I/O 密度和高性价比为特征。它可以用在驾驶舱或者控制柜中，作为引领潮流的、分散式的控制概念的一部分。选定的联接器和集成的应变消除可以大幅度减少配线费用。状态指示灯使I/O′s 的错误诊断简单化。
产品详情
模块化的ICN-D 节点系列以高I/O 密度和高性价比为特征。它可以用在驾驶舱或者控制柜中，作为引领潮流的、分散式的控制概念的一部分。选定的联接器和集成的应变消除可以大幅度减少配线费用。状态指示灯使I/O′s 的错误诊断简单化。
|
技术参数 |
||
|
|
||
|
可配置的输入 |
TR-ICN-D32 |
TR-ICN-D64 |
|
8路数字输入 |
28路数字输入 |
|
|
6路模拟输入0~10V，分别配置为数字输入 |
6路模拟输入0~10V，分别配置为数字输入 |
|
|
2路模拟输入，0~20mA |
2路模拟输入，0~20mA |
|
|
4路计数器输入，可配置为数字输入或者2×AB-计数 |
4路计数器输入，可配置为数字输入或者2×AB-计数 |
|
|
可配置的输出 |
4路数字输出，最大值为1A，分别配置为数字输入 |
16路数字输出，最大值为1A，分别配置为数字输入 |
|
4路PWM输出，最大值为4A，分别配置为数字输入或输出 |
4路PWM输出，最大值为4A，分别配置为数字输入或输出 |
|
|
输出有短路/过载保护，可以并联使用 |
输出有短路/过载保护，可以并联使用 |
|
|
2个参考电压电源2V,7.5V,8.2V,10V |
2个参考电压电源2V,7.5V,8.2V,10V |
|
|
2路电流输出，10mA，最大负荷300欧姆 |
2路电流输出，10mA，最大负荷300欧姆 |
|
|
接口 |
支持CANopen协议的高速CAN总线 |
支持CANopen协议的高速CAN总线 |
|
波特率：20kBit/s～1MBit/s |
波特率：20kBit/s～1MBit/s |
|
|
常规参数 |
工作电压：8~32V |
工作电压：8~32V |
|
工作温度：-40℃～+85℃ |
工作温度：-40℃～+85℃ |
|
|
防震动 |
防震动 |
|
|
防电磁兼容性同汽车标准 |
防电磁兼容性同汽车标准 |
|
|
防护等级：IP30 |
防护等级：IP30 |
|
|
尺寸：150mm×90mm |
尺寸：228mm×90mm |
|
