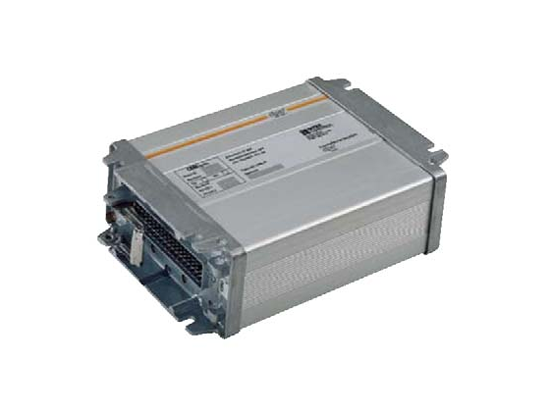

产品名称： TR-DCF

发布日期： 2015-11-26

点击数： 6498

二维码：

简述：内置高性能 PLC 可编程控制器，遵循 CAN-Open 总线通讯协议，遵循 IEC61131-3 编程标准，内置模/数转换器、运算器、放大器以及CAN 处理器集脉冲、数字、模拟输入及 PWM 输出功能于一体防尘、防水、坚固外壳封装，宽温度使用范围

产品详情

内置高性能 PLC 可编程控制器，遵循 CAN-Open 总线通讯协议，遵循 IEC61131-3 编程标准，内置模/数转换器、运算器、放大器以及CAN 处理器集脉冲、数字、模拟输入及 PWM 输出功能于一体防尘、防水、坚固外壳封装，宽温度使用范围
本控制器是为集中或分散式控制系统开发，专门针对室外移动车辆工作的恶劣环境应用场合，集逻辑控制判断、运算和控制功能于一体，善于实现对电液系统实时、可靠而又有效控制的一种新型控制器。本控制器拥有数量众多的高性能模数输入、输出端口，能够采集诸如压力、温度、数度、水平度以及长度等物理量，同时去驱动电有磁阀、液压比例阀或者液压泵，液压马达等。PWM 输出信号不必通过外接的放大电路或者保护转换电路，就可以直接驱动电流比例阀。同时运用四路模拟反馈输入信号，可以完成诸如闭环控制、比例度控制、最小最大电流限制等众多功能，从而可满足不同类型的电磁阀控制要求。使用该控制器能够给系统带来更好的安全性能，具有：独立的处理器监视器（看门狗）、输出闭锁、在复位状态可以定义所有输出为非活动状态，欠压和过载监视活动，输入可读反馈，输入测试功能，温度监视等。

TR-DCF文件下载

技术参数

型号			TR-DCFI		TR-DCFII		TR-DCFIII
功能配置	微处理器1		80C167CS		80C167CS		80C167CS
	微处理器2		80C167CS				80C167CS
	RAM		128KB+1MB		1MB		2×1MB
	FLASH EPROM		128KB+1MB		1MB		2×1MB
	时钟		1		1		2
	CAN界面接口		3		2		4
	RS232		2		2		4
	55针		2		1		2
IO端口说明

输入		开关量（1）		18		10		20
		模拟量 0~10V/0～20mA		4(6)+4(7)+4(8)		4(7)+4(8)		8(7)+8(8)
		计数30KHz（2）		8单/3双		2单		4单
输出		开关量 1.8A（最大3A）（3）		8		--		--
		模拟量 0～20mA，9位（4）		5		1		2
		PWM1.8A(5)		8		8		16
备注：		（1）：高位或者低位开关、4个一组定义。（2）：也可以作为开关量输入。（3）：含短路、过载和反馈等输入，也可以作为开关量输入。（4）：作为手柄的参考电源。（5）：也可以作为开关量输出。（6）：可用于0～10V或者0～20mA模拟量输入。（7）：只可用于0～10V模拟量输入（8）：只可用于0～20mA模拟量输入
